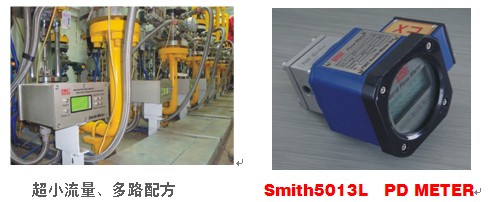

一、產品簡介

Smith5013L 系列超微型液體流量計采用機電一體化結構，她是利用容積式橢圓齒輪流量計，進行微型化設計，精密加工而成，適用于超小流量液體的精密流量（注意！不適用于氣體，若測量氣體介質時，型號選擇為Smith5013G）。

Smith5013L耐高強酸堿介質，與Smith8013系列流量轉換器配套，可實現現場指示累積流量、瞬時流量、單次流量等，亦可輸出脈沖信號，4~20mA或1~5V模擬信號4~20mA+HART、MOD-BUS、支持232、485通訊等。它可以在工況狀態下非補償計量，亦可通過溫、壓補償進行高精度計量，是目前世界上極為先進的一種儀表。

適合科研、軍工、醫藥等行業作為對各種氣體、液體進行高精度計量的超微型流量計。

二、主要技術指標

準確度等級：  0.1、0.2 、0.5

公稱通徑DN（mm）：4～10

公稱壓力PN（Mpa）：   1 .0 、1.6、2.5、4.0、 2.5、4.0、6.3 、9.6 、15、

材質：SS304、SS316L、銅合金、鋁合金

被測液體溫度 ：

低溫型：-40℃~-60℃

常溫型 -30℃ ～ +80℃

中溫型 +60℃ ～ +200℃

高溫型 +150℃ ～ +350℃現場顯示：

累計流量

9999.999(L)、加侖、磅、克、公斤等單次流量

瞬時流量999.9999（L) 、加侖、磅、克、公斤等瞬時流量

單次流量999.9999（L) 、加侖、磅、克、公斤等瞬時流量

信號輸出：加侖、磅、克、公斤等單路脈沖、多路脈沖、4～20mA、4～20mA+HART1-5V

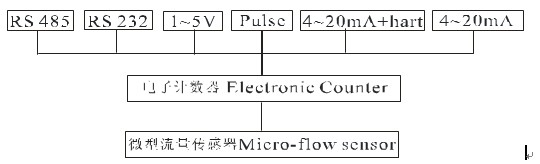

三、功能框圖

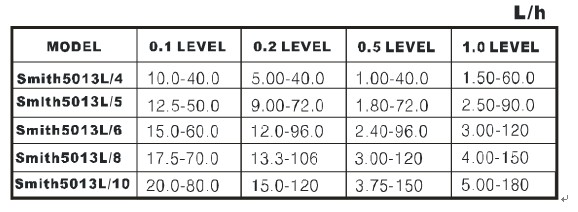

四、流量范圍

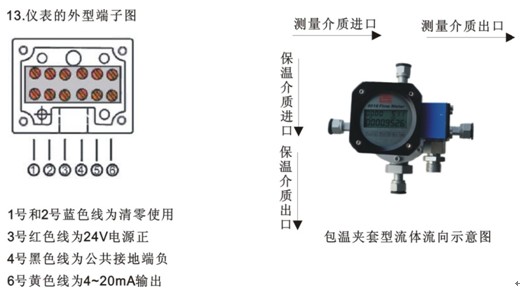

五、接線圖

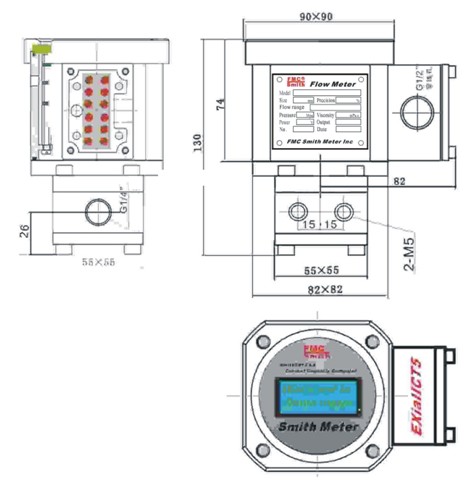

六、外型圖

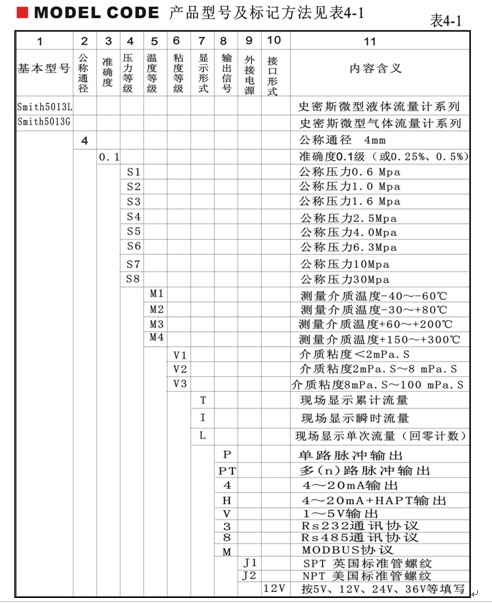

七、產品選型
