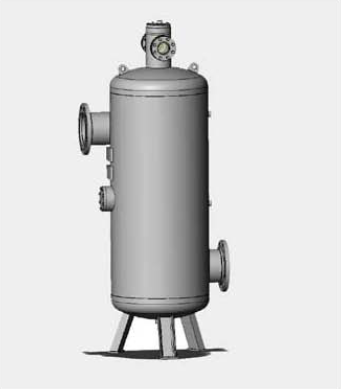

史密斯消氣過濾器可以在計量之前從石油和其他液體產品中分離和釋放空氣和氣 體，無論空氣或者氣體有沒有可能被泵或者虹吸管吸進管道，消氣器是任何一個計量系統中必要的部分
特征：
壓力損耗小
高效的空氣釋放
浮控空氣自動釋放閥
標準規格
根據DIN/EN，AD2000規格來制造
溫度范圍：-29~65
主體材質：EN標準的碳鋼
法蘭：根據DIN/EN或者ANSI B16.5 的碳鋼凸面
支撐結構：三條腿是標準模型10-100消氣器，4條腿是標準模型130-350消氣器
視鏡：碳鋼，帶有自動空氣釋放表頭
排氣：3/4"NPT
彈性密封：RB頭，檢查孔-BUNa N
UB頭， Viton
自動空氣釋放頭：“RB”類型 最大W.P. 300psi,“UB”類型 最大W.P.720psi
每個模型自動釋放頭的數量：VDR 10-130（1）頭，VDR 180和240-（2）頭，VDR 350-（3）頭
排水：1-1/2"NPT塞，模型10-60
2" NPT塞，模型70-350
功能描述
從受控液體中和受壓力、溫度、流速、和系統設計綜合影響的液體的物理性質中移除空氣
一個液體系統中空氣和氣體的存在，在測量時采用容積式流量計或者渦輪流量計會導致測量不準同時會對流量計造成損害
無論空氣或者氣體有沒有可能被泵或者虹吸管吸進管道，消氣器是任何一個計量系統中必要的部分
構造的間接進口和出口連接(圖1),迫使液體轉化為旋轉運動。該離心運動,結合降低流速和壓力將允許大規模卷,以及清除空氣和燃氣是獨立于液體和隨后通過浮控空氣自動釋放閥。安裝一個視鏡來顯示液體
依照EC重量和措施規定,必須考慮到系統的設計,以保證足夠的背部壓力(min.7.5psi)
功效
消氣器必須從流動的液體中釋放出30%的體積的空氣/氣體。通過安裝一個或兩個液位控制(s)連同史密斯200系列液壓控制閥可以提高效率
安裝

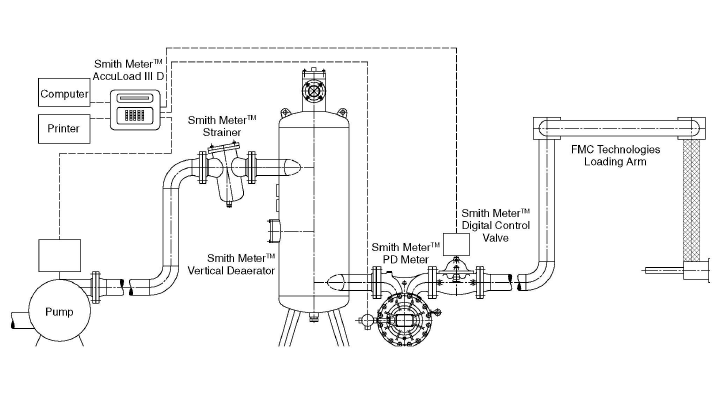

消氣器應該安裝在泵下游,盡可能接近儀表,空氣釋放應該輸送到一個蒸氣回收系統或一個方便和安全點的排放。(給空氣釋放管道末端用一個合適的火焰避雷器。)凝結水回流管線可以排入一個合適的容器或回到存儲

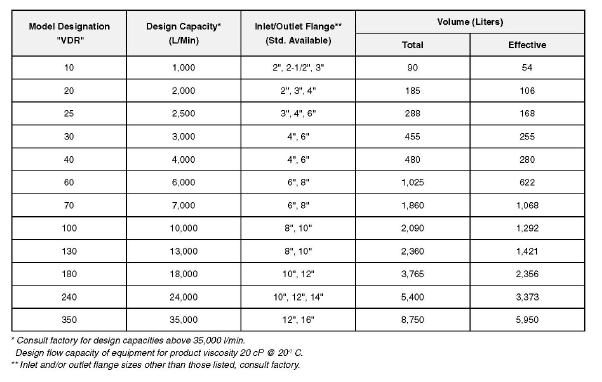

選型向導
|
