概述
smith/4011科氏質量流量計用來檢測管道中的質量流量。與其他流量測量方式相比，具有：
A.直接測量管道內流體的質量流量，測量準確度高.重復性好，可在較大量程范圍內，對流體質量實現高準確度直接測量。流量計管道內部無障礙物和活動部件，因而可靠性高.壽命長.維修量??；使用方便.安全.
B.適應的流體介質面寬。除一般粘度的均勻流體外，還可測量高粘度.非牛頓型流體；不僅可以測量單一溶液的流體參數，還可以測量混合較均勻的多相流；無論介質是層流還是紊流，都不影響其測量準確度。
廣泛的應用領域：可在石油化工.制藥.造紙.食品.能源等多種領域?qū)嵤┯?jì)量和監控。
防腐性能好：能適用各種常見的腐蝕性流體介質。
多種實時在線測控功能：除質量流量外，還可直接測量流體的密度和溫度。智能化的流量變送器，可提供多種參數的顯示和控制功能，是一種集多功能為一體的流量測控儀表。
可擴展性好：可根據用戶需要.專門設計和制造特殊規格型號和特殊功能的質量流量計；還可進行遠程監控操作等。
技術指標
（1）質量流量測量準確度：0.1%（零點穩定度/瞬時質量流量（8）x100%）
（2）密度測量準確度：0.003g/cm3 密度測量范圍：0-3g/cm3
（3）溫度測量準確度：1℃ 溫度測量范圍：-60℃-+200℃
（4）電流輸出：4-20mA 頻率輸出：0-10kHz
(5)批量控制繼電器觸點容量：24V/0.1A 觸點形式：常開
基本參數
（1）公稱通徑：根據客戶需求
（2）工作壓力：根據客戶需求
（3）介質溫度：-60℃-+200℃
（4）環境溫度：-30℃-+60℃
（5）環境濕度：<RH90%,非冷凝
（6）大氣壓力：86-106KPa
（7）本安型變送器供電要求：電源電壓（220+10%）V，（50+5%）Hz;
復合型變送器供電要求：電源電壓DC 24V+2.4V
(8)整機機率：<15W
(9)本安型防爆標志：ExibIIBT4
復合型防爆標志：ExdIIBT4
安裝環境要求
smith4011型質量流量計是高準確度計量儀表，需保證安裝的環境要求：
（1）傳感器（一次表）和變送器（二次表）不得安裝在有強磁干擾的區域，否則會影響電路信號，從而影響測量準確度；
（2）傳感器（一次表）安裝的管道不能有其他振動干擾；
（3）對需要安裝在戶外的情形，要注意更高的環境溫度，應當考慮防風避雨措施，避免風吹雨淋，以提高流量計的工作壽命；
（4）本安型流量計的二次儀表應安放在控制室或合適的安全區；
流量計基本規格與流量
產品分為本質安全型和隔爆型兩種類型，每種類型的儀表都由傳感器（一次儀表）和變送器（二次儀表）兩部分組成。
傳感器（一次儀表）是質量流量計的機械部分.內部裝有激振器.位移傳感器和溫度傳感器。變送器（二次儀表）是儀表的顯示部分，也是儀表的電氣部分。它內部裝有電源.模擬電路.數字電路.顯示器.和輸出等，它的基本功能是：接收并處理傳感器的電信號，經過處理直接得到質量流量.溫度和密度，并根據上述參數導出體積流量等所需測量的參數；可以顯示.輸出.儲存和遠程傳輸；修改流量計參數。變送器內部都裝有安全柵，起防爆隔離保護作用。
產品選型
本產品為本質安全型流量計，其傳感器（一次表）可以在爆炸性氣體環境下使用，變送器只能在規定的安全環境下工作，不可以放在危險區；隔爆型流量計，其傳感器（一次表）是本質安全型，變送器（二次表）是隔爆型，傳感器和變送器都可以在爆炸性氣體環境下工作，可以放在危險區。

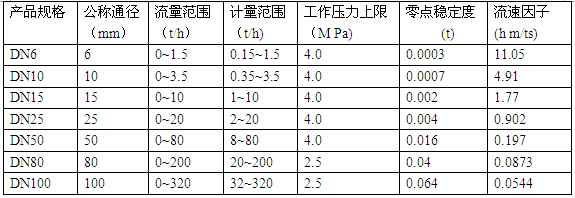

流量計基本規格與流量

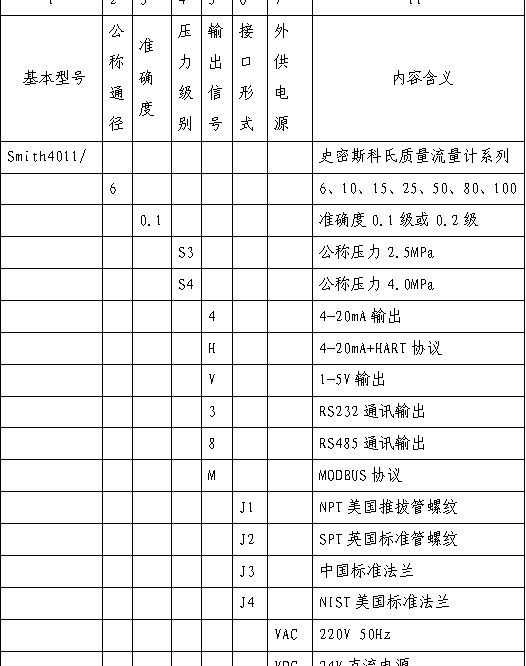

型號代碼
|
