SMITH3014系列金屬管浮子流量計（又稱金屬轉子流量計），分為SMITH3014H和SMITH3014D兩大系列，具有結構簡單、工作可靠、適用范圍廣、精度較高、安裝方便等特點。該系列流量計與玻璃轉子流量計比較，具有耐高壓、高溫、安全感強、讀數簡明等特點。并可適用于不透明介質和腐蝕性介質的流量測量。儀表管體及法蘭采用不銹鋼（1Cr18Ni9Ti或Ocr18Ni12Mo2Ti）。

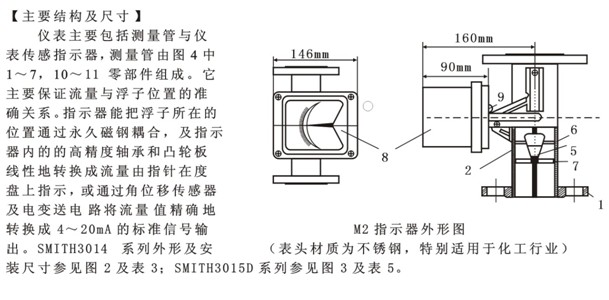

SMITH3014由儀表管體、標準孔板、錐形浮子和磁轉換儀組成；

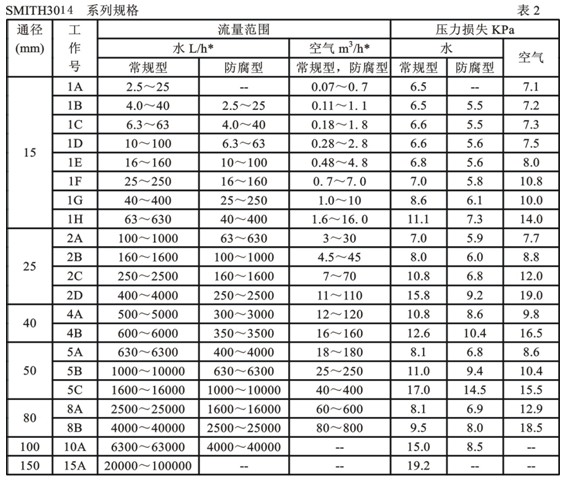

SMITH3014H系列：常規型的孔板、浮子采用不銹鋼，防腐型的孔板、浮子及管體內襯采用聚四氟乙稀PTEE,現場顯示型。

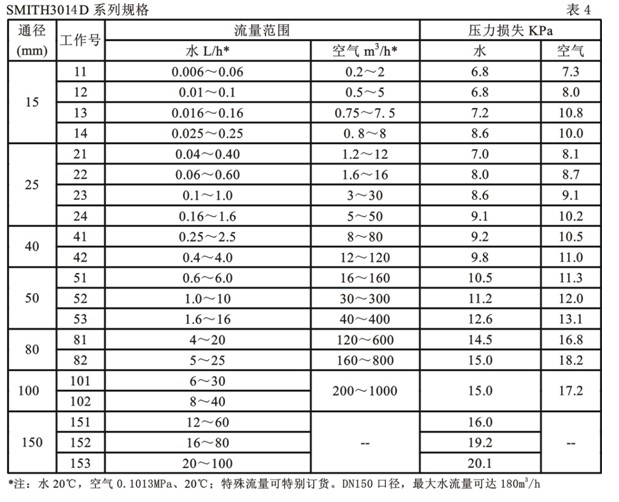

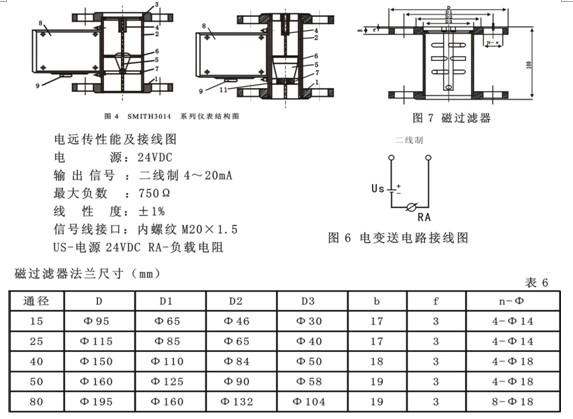

SMITH3014D系列：浮子、錐形管采用不銹鋼，現場顯示+4-20mA,1-5V,4-20mA+HART等 遠傳型。
本系列儀表的工作參數及其換算、修正由儀表計算軟件提供標準的計算方法，保證儀表的SMITH3014系列金屬管浮子流量計為變面積式流量計，即在流量計的垂直測量管中，當流體向上流經管子時，浮子向上移動，在某一位置浮子所受升力與浮子重力達到平衡，此時浮子與孔板（或錐管）間的流通環隙面積保持一定。環隙面積與浮子的上升高度成比例， 即浮子的某一高度代表流量的大小。浮子上下移動時，以磁耦合的形式將位置傳遞到外部指示器，使指示器的指針跟隨浮子移動，電遠傳型是在指針現場指示流量的同時，再通過角位移傳感器及電變送電路，把流量值精確地轉換成4～20mA標準信號。

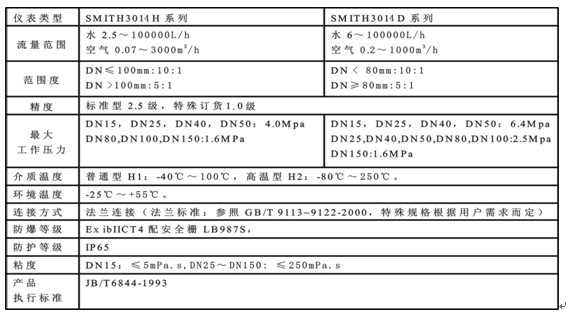

●技術參數
|
