產品原圖設計符合國際度量衡及相關軍品規格性能要求。
●特征
Smith固定金屬刮板流量計 (又稱: 三轉子流量計)是由一個外殼及內含三個同步旋轉的特制轉子構成，轉子分別安裝在三個不同形狀的轉子室內，儀表內部的組件之間沒有金屬與金屬的直接接觸。沒有接觸，就沒有磨損，沒有磨損，間隙就不會加大，間隙不加大，流失量就不會增加，流失量不增加則精確性就能永保如新。轉子與轉子的密封為線對線密封，其密封面積最小。保證了流體與轉子的磨擦力最小，故形成了與其它任何上市的正排量儀表的壓差為最小，且泄露量為最少，實現了在低粘度介質及大流量范圍的測定時，具有很好的準確性(如液化石油氣等)。
各轉子均圍繞自己的軸心旋轉，在轉動的全過程中，各轉子的外圓周面形成的夾角保持不變，并且每旋轉半圈，各轉子在不同的時間內自然形成1～20mm的雜質“通道” (通徑小， “通道”尺寸則小)。確保了對粘稠物質(如：蠟、膠水、油墨)以及含有纖維、砂粒(如：紙漿、水泥拌合物、原油、瀝清、動物飼料)等介質的順暢測量。
儀表的各轉子都是經過精密加工而成，在儀表內部沒有擺動和往復運動，轉動平穩。無噪聲，具有極長的使用壽命。
●精確度，功能及應用
將其它條件保持不變，定流量測量時，具有最佳的準確度，其在80:1的范圍內重復性不會超過0.05%。
準確度與流體的粘度無關：由于Smith儀表的剪力面最小及順暢的流動特性，Smith低粘型三轉子儀表能夠準確測量粘度<2mPa.s的介質，標準型可測量2～200mPa．s的介質，高粘型根據不同環境可測量200～35萬m.pa.s的介質。
溫度變化不會損及儀表的準確性；因為Smith儀表各關健組件具有共同的膨脹系數，介質在-40℃～+80℃時．不加修正，即可被精密測定。修正后適用介質溫度可高達350℃。
●產品的材質及適應的介質性質
酸、堿、鹽、水、油等各類液體介質。
根據不同客戶需求，產品可內置全自動潤滑系統、自動發電裝置、溫度自動補償裝置等。并提供除氣器，過濾器、管道伸縮連接器等產品。

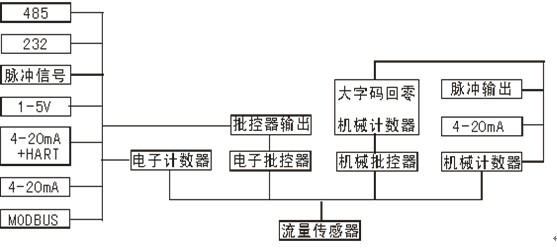

功能框圖
●技術指標（表一）
|
計量介質
|
原油、瀝青、膠水、油墨、紙漿、動物飼料、水泥拌合物、液化石油氣、化工制程、牙膏、石油、化妝品、燃料油、潤滑油、航空加油、藥品、飲料、食品、酒類、液化瓦斯、涂料等酸、堿、鹽、水、油等各類液體介質。
|
|
公稱壓M.Pa
|
1.6、2.5、4.0、6.3、9.6（10-50M.Pa 特殊定貨）
|
|
使用溫度℃
|
-20℃～80℃ 特殊：-40℃～60℃、+60～+350℃（可配保溫夾套）
|
|
準確度（%）
|
±01 、±0.2 、±0.3、±0.5
|
|
介質粘度（mPa.s）
|
低粘型：<2mPa.s 普粘型：2～200mPa.s 高粘型：>200～35萬mPa.s
|
|
常用口徑
|
15、20、25、40、50、80、100、150、200；特殊（250、300、350、400450、500）
|
|
連接口形式
|
NPT（美國推拔管螺紋）BSPT（英國標準管螺紋）GB/T9118-2000中國標準法蘭）/ SANI美國標準法蘭）
|
|
主要材料
|
本體
|
鑄鐵、鋼、鋁、銅、不銹鋼
|
|
轉子
|
鑄鐵、鋼、鋁、銅、不銹鋼
|
|
計數器
|
指針直讀型、指針回零型、大字碼回零型、帶打印輸出的大字碼回零型
|
|
輸出信號
|
脈沖信號、4～20mA、1-5V、4～20mA +HART協議、RS232、RS485通訊（任選）支持MODBUS；
|
|
防爆等級
|
EXiaIIBT5/EXiaIICT6
|
|
防護等級
|
IP65、IP67
|
|
補償范圍
|
機械式溫度補償：-30℃～+120℃
|
●最大公稱流率與對應的管道連接口（表二）
|
基本型號
|
最大公稱流率m3/h
|
管道連接口型式
|
|
NPT
（美國推拔管螺紋）
|
BSPT
（英國標準管螺紋）
|
（ANSI美國或中國
標準法蘭）
|
|
SMITH2011/15
|
1.8
|
1/2"
|
1/2"
|
φ15
|
|
SMITH2011/20A
|
3/4"
|
3/4"
|
φ20
|
|
SMITH2011/20B
|
3.8
|
3/4"
|
3/4"
|
φ20
|
|
SMITH2011/25A
|
1"
|
1"
|
φ25
|
|
SMITH2011/25B
|
6.8
|
1"
|
1"
|
φ25
|
|
SMITH2011/40A
|
1.5"
|
1.5"
|
φ40
|
|
SMITH2011/40B
|
18
|
1.5"
|
1.5"
|
φ40
|
|
SMITH2011/50A
|
2"
|
2"
|
φ50
|
|
SMITH2011/50B
|
28
|
2"
|
2"
|
φ50
|
|
SMITH2011/80A
|
45
|
3"
|
3"
|
φ80
|
|
SMITH2011/80B
|
130
|
3"
|
3"
|
φ80
|
|
SMITH2011/100A
|
4"
|
4"
|
φ100
|
|
SMITH2011/100B
|
227
|
4"
|
4"
|
φ100
|
|
SMITH2011/150A
|
6"
|
6"
|
φ150
|
|
SMITH2011/200A
|
420
|
6"
|
6"
|
φ150
|
|
SMITH2011/250A
|
700
|
8"
|
8"
|
φ200
|
|
SMITH2011/300A
|
1100
|
10"
|
10"
|
φ250
|
|
SMITH2011/350A
|
1600
|
12"
|
12"
|
φ300
|
|
SMITH2011/400A
|
2200
|
16"
|
16"
|
φ400
|
|
SMITH2011/500B
|
4000
|
20"
|
20"
|
φ500
|
注：當被測介質粘度>200mPa.s時，以200mP.s為基準粘度每提高5倍、最大公稱流量降低10%。2000mPa.s以上時，按本表最大公稱流率的40%選取，特殊情況請向史密斯工廠查詢。

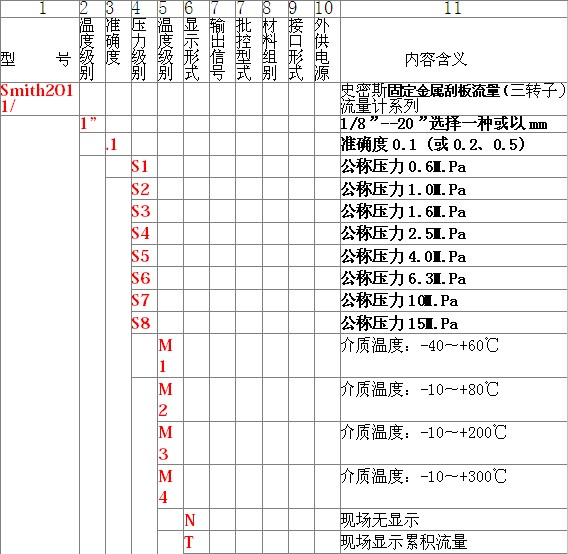

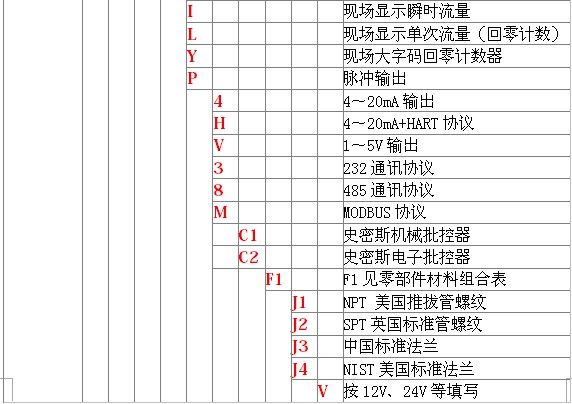

●型號代碼（表三）
|
