Smith5012食品流量計采用容積式橢圓齒輪流量計原理，根據被測食品液體的特殊性和操作工藝上的具體要求設計制造，實用于酒類、牛奶、液體奶制品、脂肪、動植物油、酒精、飲料、液體佐料、糖水、啤酒等各種液體食品的配制、罐裝等。 它可以測量食品流量計用不銹鋼材質制成或其他材質制成，可以快速手動打開表蓋部分，然后進行清潔、洗滌、殺菌，使用安全可靠，符合食品衛生管理的要求。連接形式有螺紋連接、法蘭連接、卡箍式等。

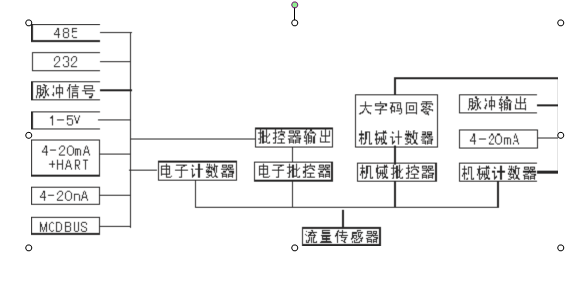

■ 功能框圖
■ 工作原理
史密斯5012型食品流量計設計相對簡單，計量轉子在特定的幾何腔室內旋轉，這些轉子旋轉時，如下所示，在沒有液體流過齒輪時，它們可以非常精確地計量出外部轉子與腔壁之間的體積。通常嵌入在轉子里面的磁體聯軸器能促使簧片開關或輸出一個脈沖到霍爾感應傳送器。每一次脈沖或開關閉合都表明流過儀表的液體體積在精確的增長。這就是因?yàn)榱黧w粘度、密度、溫度的細微的變化而獲得高精度（0.2%），高分辨率的原理。
■ 技術指標
允許基本誤差:±0.1% 、±0.2% 、±0.5%
公稱通徑DN（mm）:4～300
公稱壓力PN（M.Pa）:不銹鋼 304（B）、316L（P）1 .0 、1.6、2.5、4.0、6.3
被測液體溫度:低溫型： -40～ +60℃ 常溫型-10℃～ +80℃
中溫型：-10℃～ +200℃ 高溫型-10℃～ +300℃
被測液體粘度(mPa.s): 0.3～ 50000
管道連接: GB/T9118-2000(中國標準法蘭)；NIST（美國標準法蘭）；
BSPT（英國標準管螺紋）：NPT（美國推拔管螺紋）；
現場顯示：9999999.9 L（累計流量）
9999999.9 L（單次流量）
9999,999.9 L（瞬時流量）
輸出信號：脈沖信號、4～20mA、1-5V、4～20mA +HART協議、MODBUS
支持RS232、RS485通訊（任選）
防爆等級：EXiaIIBT5EXiaIICT5 ；防護等級：IP65

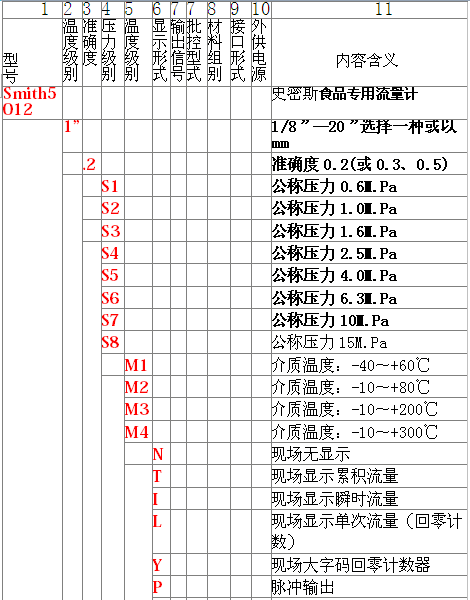

型號代碼
|
