一、概述

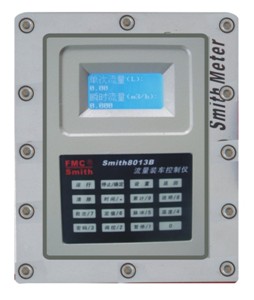

SMITH8013A2史密斯壁掛式流量計算機

是一種智能化工業控制儀表。采用總線不對外的單片機系統設計方式，配置足夠的系統內部通道和數據存儲區（帶掉電保護），方便結構和功能擴展，可靈活組成不同型號不同用途（例如屏裝、隔爆、繼電控制、電流環等）的二次計量/控制儀表。該系列儀表結構簡單，可靠性高，功能齊全，型式多樣，特別適用于流量計配套，對流量進行質量或體積的計量；并且可以通過面板置入參數，自動控制各種類型閥門的開啟與閉合，實現自動控制發料作業。可視化中文界面顯示，使人一目了然。

她具有 Smith8013C單路

Smith8013A2-Ⅱ雙路控制

Smith8013A2-Ⅲ三路控制

Smith8013A2-Ⅳ四路控制等形式；

二、主要技術參數和功能配制

1、 流量信號輸入：電壓脈沖信號：V峰-峰＞3V（VH＞8V，VL＜4V）。

2、 溫度信號輸入：溫度變送器為二進制DC24V，4～20mA，在-50℃～+127℃之間，通訊距離小于50m。

3、 壓力信號輸入：4-20mA。

4、 定值量輸出：24V，0.1A。

（配接DC24V靈敏繼電器）

5、 提前量輸出：24V，0.1V。（配接DC24V靈敏繼電器）

6、 泵輸出：24V，0.1V。（配接DC24V靈敏繼電器）

7、 4～20 mA、485、232輸出

8、 最大累計數：99999.99m3。

9、 最大單次流量：99999.99L。

10、      定量范圍：1-99999.99，提前量范圍：1-99999.99。

11、      最大泵閥開啟時間：255S

12、      脈沖當量設定范圍：0.000001-9999999。

13、      密度設定范圍：0.000001-9999999。

14、      累計誤差：±1個脈沖。

15、      間隔時間：1-24H，批次：1-60000次。

16、      閥控時間：最大值為3S

17、      隔爆型成套裝置（可選）。

18、      使用環境溫度：0℃-50℃。

19、      供電電源：～220V ±10％  50Hz，或者按DC24V選配。
